多功能数控三通球阀结构特点
多功能数控三通球阀结构

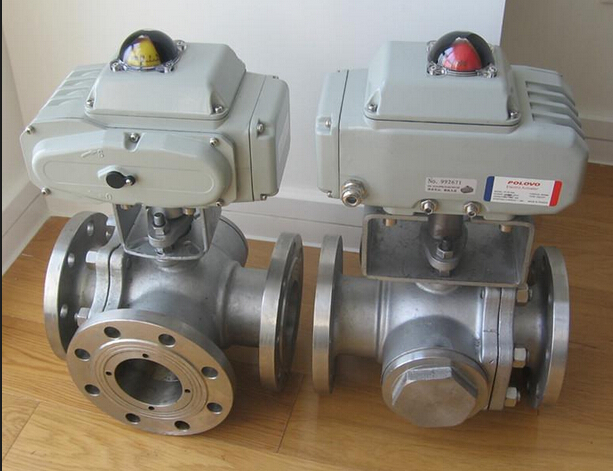

多功能数控三通球阀由隔爆型数控电动装置、新型三通球阀及连接部件组成。
(1 )隔爆型数控电动装置;由隔爆外壳、减速机构、凸轮调节机构、低速永磁电机、电气控制板等部件组成。
(2)新型三通球阀:由阀体、阀杆、球体及密封件等部件组成。
(3)连接部件:由支架及连接件组成。
三通球阀主要特点
(1)电动装置的电气控制板采用模块化设汁,用户可根据自己的需要对电动装置的功能进行任意组合,可以完成速度控制、程序循环、阀位读出、限位开关指示、低温环境操作等功能,其组件插接方便,无需专用工具。
(2)电动装置控制信号与电机的供电线路采用光电隔离,从而使电动装置既可采用传统的控制方法,也可实现计算机控制。
(3)电动装置和阀门具有断电手动控制开关,电动装配有一套手动离合装置控制阀门断电状态下的定位。使用手动离合装置可使电动装置输出轴上与电气控制板相联的微动开关断开,使阀门一方面在电源中断时可继续工作,另一方面可确保手动时隔断设备电源。
(4)电动装置采用发光二极管进行阀位指示,发光二极管阀位指示器设在电气控制板上,指示阀门开关位置。操作人员可通过发光二极管准确设定阀位。
(5)电动装置采用的低速永磁电机具有断电制动功能,电动装置输出轴在断电状态下立即制动,防止了电动装置输出轴的惯性转动,从而保证了阀门开关定位的准确。
(6)电动装置外壳具有隔爆功能:
(7)电动装置输出轴可提供0-240°围内任意角度的旋转,实现了介质的流程切换、分流、混流和系统控制。
(8)采用浮动自密封结构,续有结构简单、体积小、重量轻、造价低等特点:
根据国家有关标准要求,对该球阀的电动装置及三通球阀分别进行了试验,结果表明:电动装置及三通球阀各项技术指标均符合国家标准,满足设计要求,并在大港油田进行了1年的现场推广试验。试验过程中,设备运行稳定、操作灵活方便、阀门密封严密无泄漏,减轻了工人的劳动强度,得到了现场操作人员的认可,证明该设备技术先进可靠,具有广阔的发展前景。
