T形三通内螺纹球阀结构图
您是第 位读者 发布日期:2015-03-23
T形三通内螺纹球阀结构图
三通内螺纹球阀因为阀芯有L形和T形通道而被命名为三通球阀、四通球阀,球阀的工作压力高于旋塞阀、柱塞阀,并以迅速启闭的速度来著称,近年来被广泛用于治金、石化、电站、城市排水管路系统,作介质流向的切换、分流、合流等,这种球阀与可以根据用户要求进行多种结构设计。
(1)公称压力等级
T形三通内螺纹球阀的公称压力等级有PN1.6MPa,
(2)应用规范
螺纹标准按照GB 7307-87, NPT, BSP。
(3)主体材料
T形三通内螺纹球阀的主体材料有WCB, ZG1Cr18Ni9Ti, ZGICr18Ni12Mo2Ti。
(4)结构

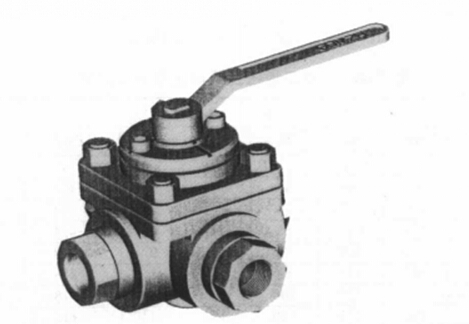

T形三通、螺纹连接,手柄驱动,具有耐火、防静电装里,其外观如图所示。
(5)主要结构尺寸
