L形和Y形三通球阀其结构和特点简述
您是第 位读者 发布日期:2015-04-07

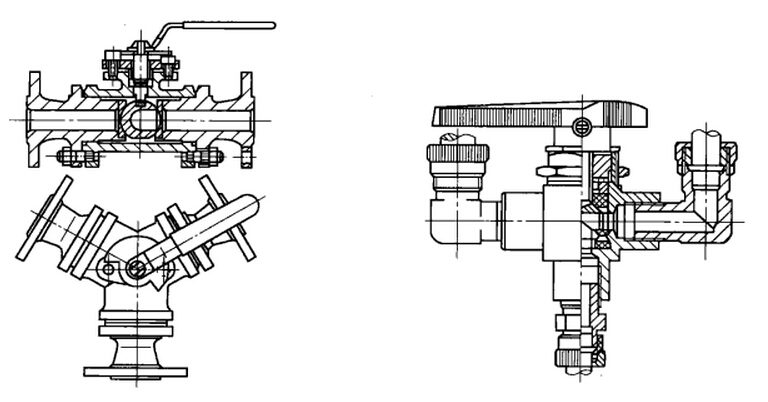

L形三通球阀结构如图所示,其特点是:阀体、阀盖采用锻钢;流道为L形直角形;用压盖压紧阀座密封垫圈,使之密封;阀杆采用O形密封圈;手柄启闭有启闭指示及限位机构;与管道为法兰连接。有关参数应符合《石油、石化及相关工业用的钢制球阀》GB/T 12237-2007的规定。
Y形三通浮动式球阀结构图
Y形三通浮动式球阀如图所示,其特点是:流道为Y形;阀体、阀座、压紧盖压紧为锻钢或铸钢、与阀体采用螺拴连接,设有调整垫,压紧后即能保证密封;阀杆密封采用填料,压紧填料压盖即保证阀杆密封;手柄启闭有启闭指示及限位机构;与管道为法兰连接。有关参数应符合《石油、石化及相关工业用的钢制球阀》
