L形三通法兰球阀标准和公称压力等级
您是第 位读者 发布日期:2015-03-16
三通球阀由于阀芯的不同被划分为L型和T型三通球阀,阀门主要会有三个连接口,顾名思义称呼为法兰球阀,这种球阀是依据所配置的执行器结构被分为三通球阀和气动三通球阀。
三条连接的管道若是安装了普通的两片球阀,若想实现控制每个管路的流向和启闭控制是非常难的,但是若是采用三通球阀就会变得非常简单。
(1)公称压力等级
L形三通法兰球阀的公称压力(MPa): PN1.6, PN2.5, PN4.0三个公称压力等级。
(2)应用标准规范
①设计与制造按照GB/T 12237。
②连接法兰按照JB/T 74. GB 9112~9124、SH 3406。
③结构长度按照GB/T 12221。
④试验和检验按照JB/T 9092。
(3)主体材料
WCB. ZG1Cr18Ni9Ti, ZG1Cr18Ni12MO2Ti.。
(4)结构

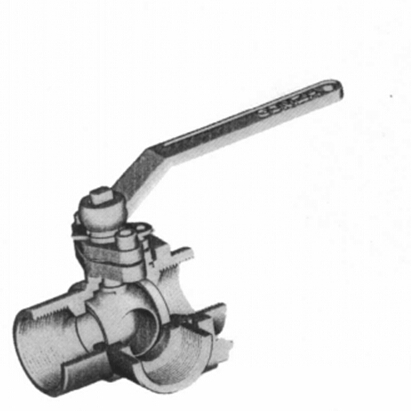

L形三通,法兰连接,驱动方式手动,具有耐火、防醉电装置,外观如图所示。
